Действующий обучающий комплекс для изучения электрического оборудования, электрических и электронных цепей, а также мультиплексных сетей легковых автомобилей

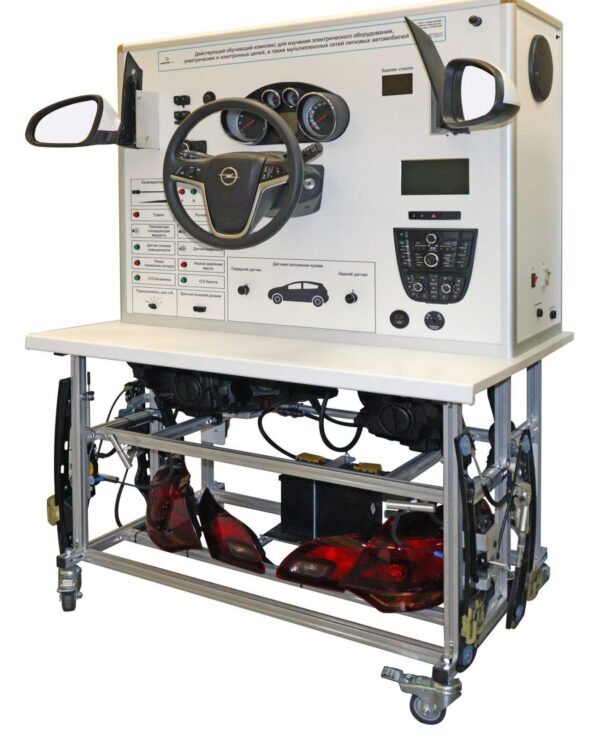

Обучающий комплекс, включает в свой состав реальные элементы электрического и электронного оборудования современного автомобиля, а также конструкторские разработки производителя учебного оборудования, выполненного в виде моделирующей панели и панели управления. Все элементы комплекса функционируют в тех же режимах, что и на реальном автомобиле. Обучающий комплекс представляет собой каркасный корпус из алюминиевой рамы на колесах.

Обучающий комплекс имеет возможность подключения к сети CAN High Speed, CAN Low Speed и сети LIN.

Обучающий комплекс обеспечивает требования безопасности при работе с ним.

Обучающий комплекс включает в себя следующие реальные элементы автомобиля:

• приборная панель;
• центральный замок зажигания с ключом;
• кнопка аварийной сигнализации;
• бортовой электронный блок управления BCM;
• блок предохранителей;
• блок рулевого управления с датчиком положения руля;
• фары головного света и задние оптические блоки;
• панель управления системой кондиционирования;
• мультифункциональный экран;
• пульт управления зеркалами заднего вида и поднятием / опусканием стёкол со стороны водителя и со стороны пассажира;
• двигатели поднятия правого и левого передних стёкол;
• два замка передних дверей;
• диагностический разъём OBD-II;
• магнитола с двумя динамиками;
• аккумуляторная батарея 12 Вольт.

Моделирующая панель, позволяющая моделировать процессы управления автомобилем, включающая в себя:

• Пульт управления с:
  • управлением выбором передачи;
  • управлением потенциометром акселератора с визуализацией скорости движения автомобиля;
  • управлением температурой охлаждающей жидкости, уровнем топлива и давлением масла;
  • управлением стоп-сигнала, ручным тормозом;
  • отключением подушки безопасности пассажира.

Панель моделирования неисправностей электрического оборудования и систем передачи данных, с блоком предохранителей.

Стенд оборудован автоматическим зарядным устройством от сети 220 В с возможностью полного обесточивания стенда.

Приложения к системе:

• электронный блок для визуализации, анализа и передачи информации по информационным сетям автомобиля с программным обеспечением.

Все элементы и блоки управления работают в тех же режимах, что и на реальном автомобиле.

Обучающий комплекс поставляется с программным обеспечением и блоком для визуализации, анализа и передачи полей данных по сетям системы. Данные получаемые блоком отображаются в шестнадцатеричной форме, с визуализацией каждого полубайта поля данных, имеет возможность назначения предписания полям управления с помощью персонального компьютера. Блок имеет кабель для подключения к персональному компьютеру.

Методическое обеспечение процесса обучения, разработанное производителем оборудования, состоит из:

• инструкции по эксплуатации на русском языке;
• учебно-педагогических материалов для преподавателей (содержат примеры практических работ, с порядком их выполнения);
• учебных материалов для обучающихся - лабораторный практикум для выполнения практических работ.

1. Действующий обучающий комплекс в сборе (аккумуляторная батарея может быть укомплектована отдельно)
2. Паспорт
3. Инструкция по эксплуатации
4. Лабораторный практикум для выполнения практических работ
5. Материалы для преподавателей
6. Мультимедийная методика (видео)
7. Гарантийный талон
