Электрифицированный учебный макет «Механизация крыла самолета»

Макет предназначен для изучения состава и назначения элементов механизации крыла, а также исследований влияния рабочего положения элементов механизации на аэродинамические характеристики крыла при различных режимах полета самолета.

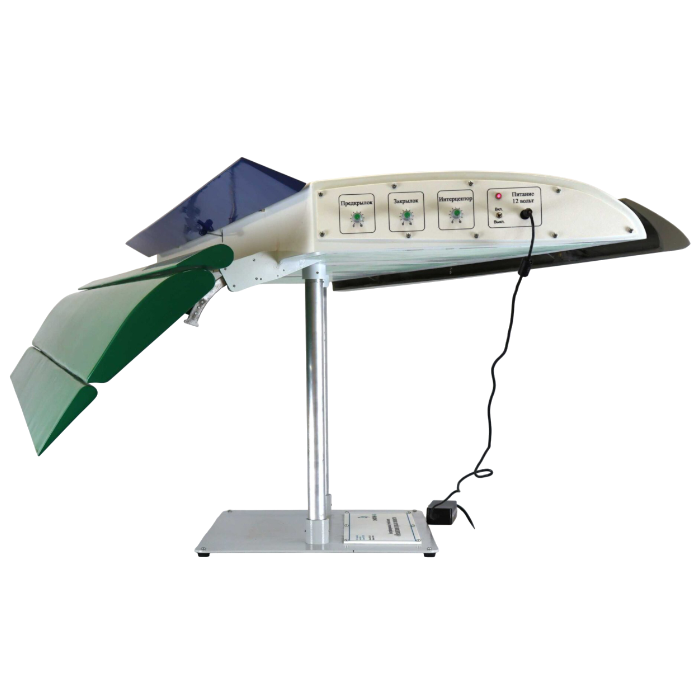

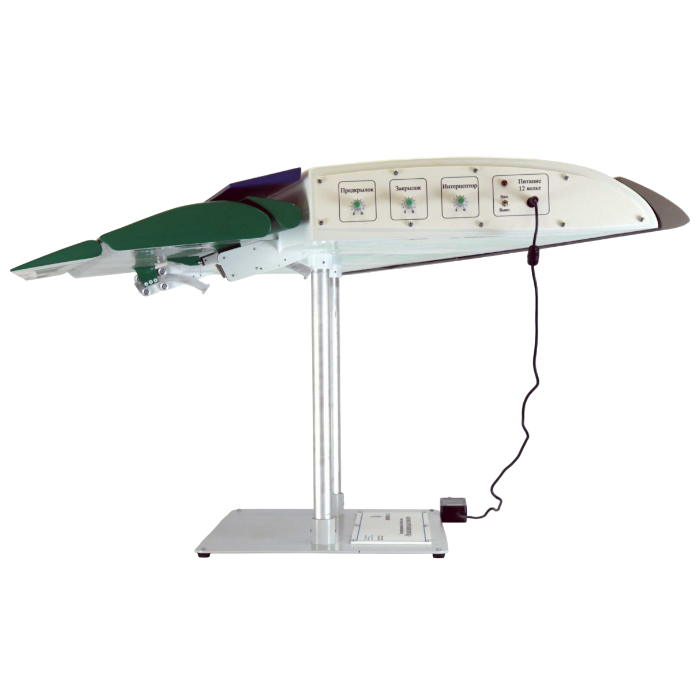

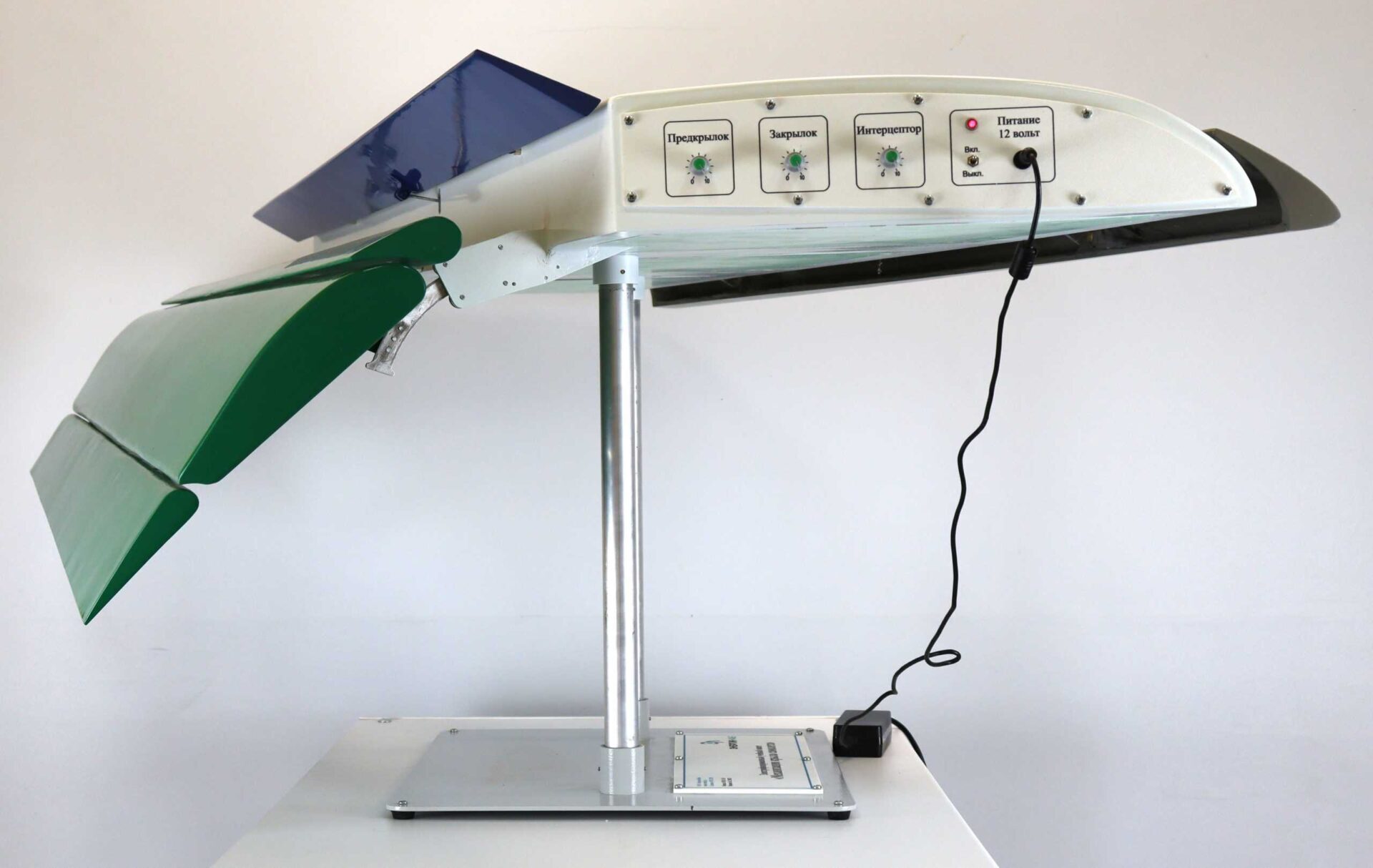

Учебный макет представляет собой масштабную копию средней части консоли крыла самолета ИЛ-76, с отклоняемыми элементами механизации (предкрылки, закрылки, интерцепторы). Все элементы имеют цветовую дифференциацию и позволяют легко их идентифицировать.

Макет имеет масштаб 1:100 и воспроизводит крыло реального летательного аппарата.

Материалы, из которых изготовлен макет: пластик, полимерно-композиционный материал на основе стеклоткани, металл.

Электрифицированный учебный макет выполнен из пластика, метала, композитной смолы и стеклоткани.

Оснащен электроприводами исполнительных механизмов, органы управления приводами расположены на торцевой части крыла.

Надписи, схемы и обозначения выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.

1. Электрифицированный учебный макет «Механизация крыла самолета».
2. Сетевой адаптер 12В.
3. Паспорт.
4. Мультимедийная методика.
5. Техническое описание оборудования.
6. Краткие теоретические сведения.

Потребляемая мощность, В·А 50
Электропитание:
от однофазной сети переменного тока с защитными проводниками напряжением, В 220
частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры, мм
длина (по фронту) 1000
ширина (ортогонально фронту) 800
высота 600
Масса, кг 12
Количество человек, которое одновременно и активно может работать на комплекте 2
