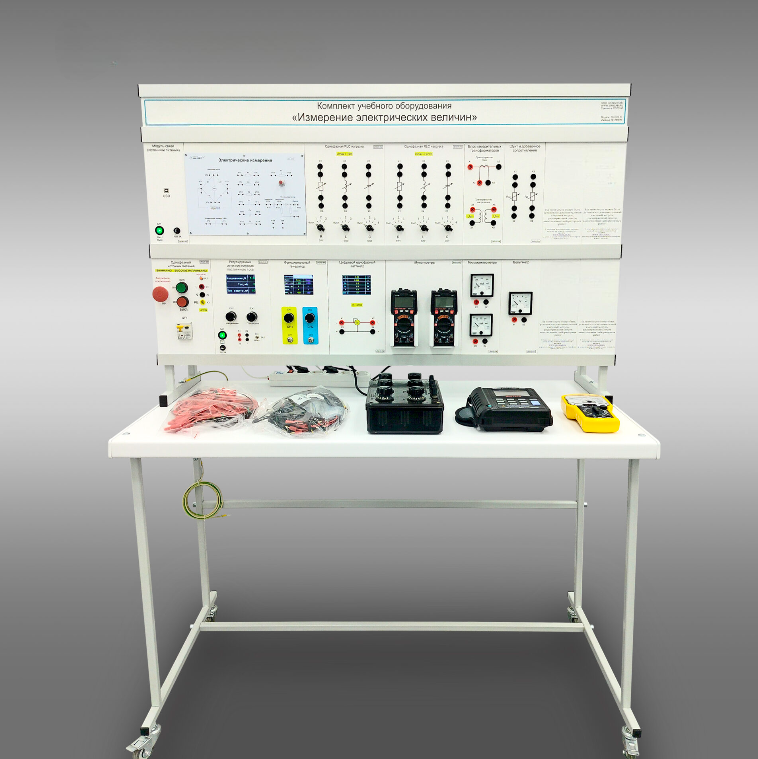

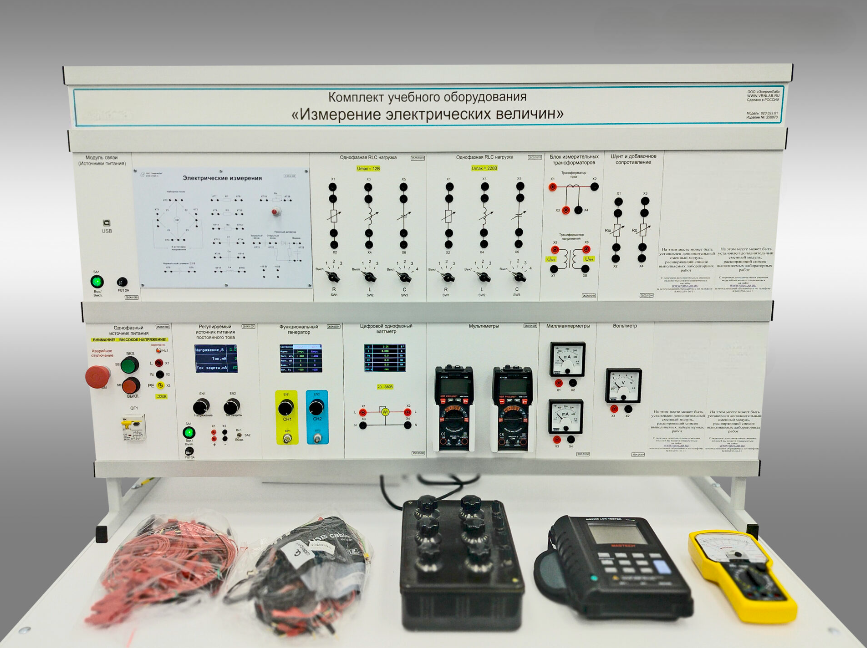

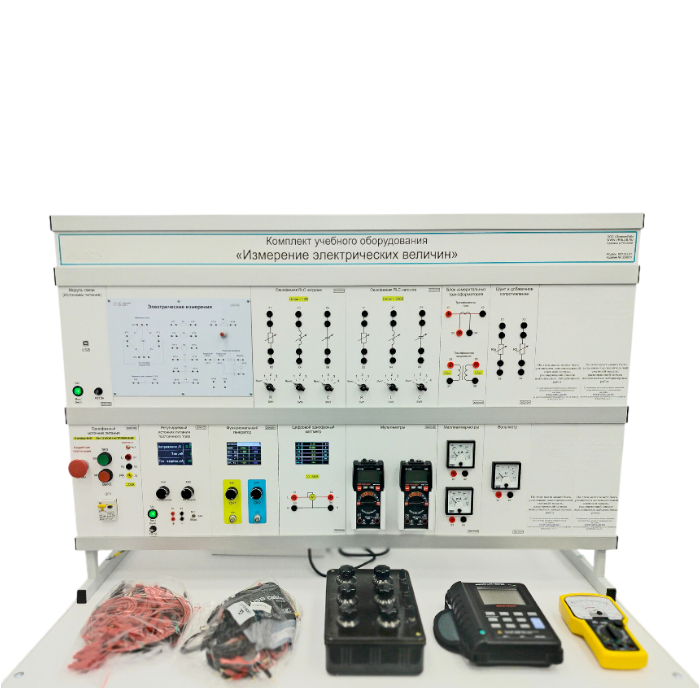

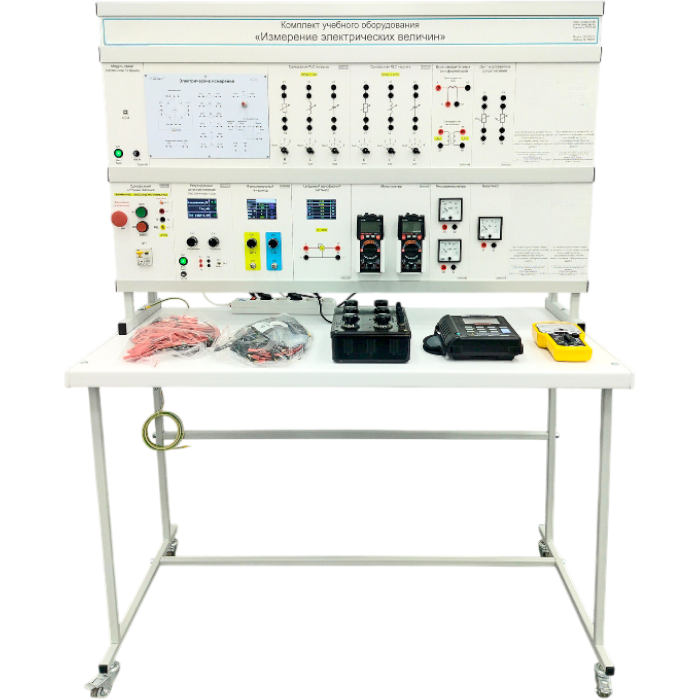

Комплект учебного оборудования «Измерение электрических величин»

Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

Измерения в цепях постоянного тока.

1. Прямые измерения напряжения и тока аналоговым и цифровым приборами.
2. Определение полярности напряжения и направления тока по показаниям приборов.
3. Косвенные измерения напряжения и тока.
4. Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
5. Калибровка аналоговых амперметра и вольтметра.
6. Определение методической погрешности измерений, обусловленной влиянием приборов.
7. Оценка величины сопротивления аналоговых и цифровых приборов.
8. Измерение э.д.с. источника с высоким внутренним сопротивлением компенсационным методом. Измерения в цепях переменного тока.
9. Прямые измерения синусоидальных напряжения и тока.
10. Оценка верхней границы частотного диапазона измерительных приборов.

Измерение мощности в цепи постоянного тока.

1. Косвенное измерение мощности методом амперметра и вольтметра.
2. Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
3. Выбор оптимальной схемы подключения приборов с целью минимизации методической погрешности измерений мощности.
4. Измерение электрического сопротивления в цепях постоянного тока.
5. Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
6. Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
7. Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
8. Сборка и испытание мостовой схемы измерения электрического сопротивления.
9. Измерение электрического сопротивления равноплечим и неравноплечим уравновешенными мостами.
10. Измерение электрического сопротивления методом замещения.
