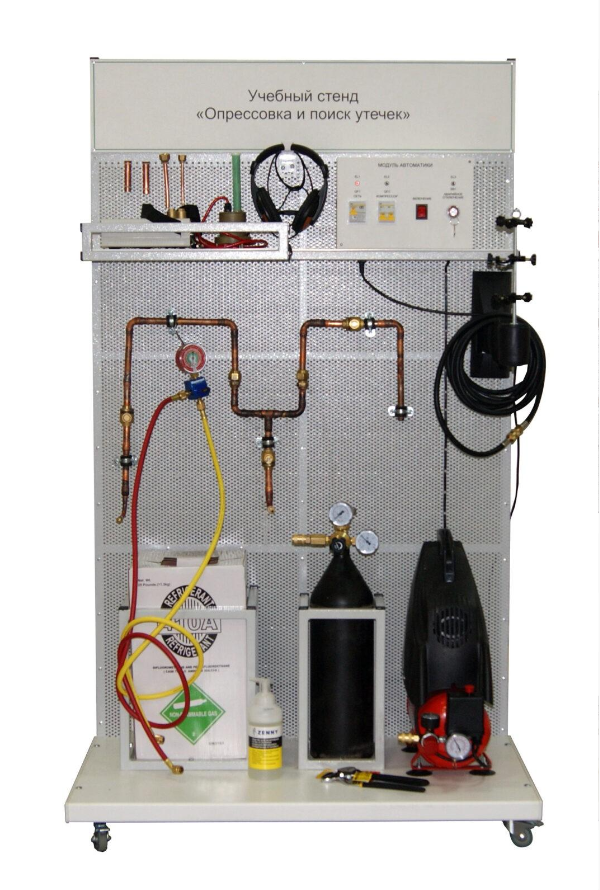

Комплект учебного оборудования «Опрессовка и поиск утечек»

Стенд предназначен для установки на него комплекта оборудования для опрессовки и поиска утечек.

Комплект предназначен для опрессовки собранного трубного контура и проверки его герметичности. Контроль герметичности и поиск утечек осуществляются ультразвуковым течеискателем.

Комплект включает:

• баллон для азота;
• редукционный клапан;
• ультразвуковой течеискатель
• баллон с фреоном R-410A.

Стенд представляет собой рамное основание, выполненное из стального профиля. Рамное основание покрыто порошковой краской. Рамное основание имеет поворотные колесные опоры с тормозами. На стенде реализована стойка для баллона с азотом, держатель редукционного клапана, полка держатель ультразвукового течеискателя, приспособление «третья рука» для обеспечения удобства диагностики климатического оборудования.

На стенде реализована система электропитания стенда, с модулем автоматики. В модуль автоматики установлены аварийные автоматические предохранители. Модуль обеспечивает защиту от электроперегрузок и короткого замыкания.

На модуле автоматике расположены выключатель электропитания сети, индикатор работы стенда, индикатор аварийного отключения стенда, кнопка аварийного отключения стенда.

1. Лабораторный стенд «Опрессовка и поиск утечек»
2. Гарантийный талон
3. Паспорт
4. Мультимедийная методика
5. Методические рекомендации

Напряжение питания, В - 220
Частота питающей сети, Гц - 50
Потребляемая мощность, кВт - 3
Габаритные размеры, мм:
Длина - 950
Ширина - 700
Высота - 1650
Масса, кг - 80
