Лабораторный стенд «Датчики температуры» предназначен для проведения лабораторно – практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по изучению датчиков температуры, принципов их действия, способов измерения температуры, определение относительной погрешности измерения.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Описание лабораторного оборудования

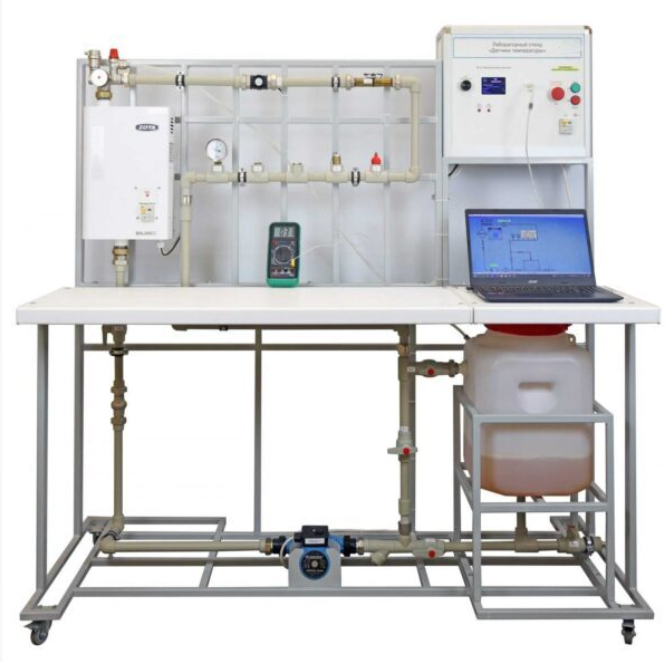

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и гидравлическая система.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подготовки воды и системы измерения температуры различными приборами.
Система подготовки воды состоит из насоса, нагревателя, датчика расхода, системы заслонок.
Система измерения температуры включает в себя:
- биметаллический термометр БТ3;
- термосопротивление Pt100;
- термопара (из комплекта мультиметра);
- биметаллическое реле температуры KSD301;
- интегральный датчик температуры DS18B20.
Блок управления выполнен из металлического профиля с корпусом из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на болтах. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок управления оборудованием стенда, включает в себя:
Модуль электропитания:
- автоматический выключатель - для подачи питания стенда;
- индикатор - для индикации наличия напряжения;
- кнопка «ВКЛ.» – для подачи питания на блок управления;
- кнопка «ВЫКЛ.» – для отключения питания блока управления;
- кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания.
Блок ввода/вывода данных:
- ЖК-дисплей – для отображения информации о состоянии датчиков и органов управления;
- кнопка «Режим» – для переключения между пунктами активного экрана;
- кнопка «Выбор» – для переключения активных экранов;
- энкодер «Управление» для переключения режима выбранного органа управления.
- разъем USB – для подключения персонального компьютера.
Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных.
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
В состав стенда входит:
- Нагреватель - нагрев и поддержания постоянной температуры до 80°С (показатель неизменный).
- Биметаллический термометр
- Термосопротивление
- Термопара
- Биметаллическое реле температуры
- Интегральный датчик температуры
- Моноблок «Датчики температуры»
