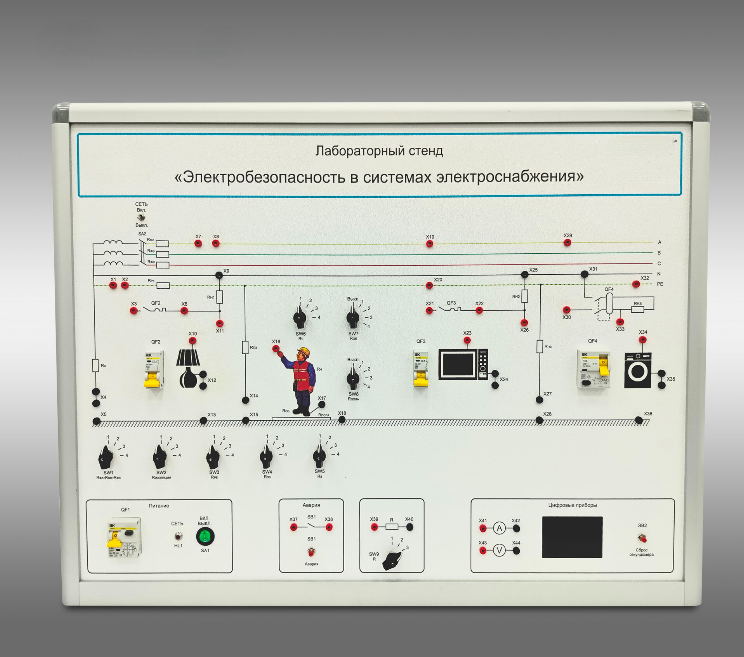

Лабораторный стенд «Электробезопасность в системах электроснабжения»

Лабораторный стенд «Электробезопасность в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Лабораторный стенд «Электробезопасность в системах электроснабжения» выполнен в настольном исполнении: тематический моноблок расположен на лабораторном столе заказчика.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.

Моноблок «Электробезопасность в системах электроснабжения» имеет основание, выполненное из анодированных алюминиевых профилей, типов С1-141 и С1-041 и содержит:

Модуль «Питание» - предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда. Модуль питания оснащен вводным дифференциальным автоматом, тумблером «Сеть» и светодиодной индикацией.

Модель трехфазной сети - для формирования системы рабочего напряжения 12 В, позволяющая изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей.

Модели трех электропотребителей - два из которых подключены через автоматические выключатели с защитой от сверхтоков и один через устройство защитного отключения, реагирующего на дифференциальный ток;

Модуль «АВАРИЯ» - позволяет имитировать замыкание в различных участках сети.

Цифровой вольтметр - измеряющий напряжение в различных точках сети.

Цифровой амперметр - измеряющий токи замыкания в различных точках сети.

Цифровой секундомер - производящий измерение времени срабатывания токовой защиты при различных значениях токов замыкания.

Микропроцессорная система - предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Потребляемая мощность, В·А, не более 50
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 2
