Лабораторный стенд «Монтаж сантехнического оборудования» предназначен для проведения лабораторных и практических работ по изучению систем водоснабжения и водоотведения.
Выполнение лабораторных и практических работ способствует лучшему усвоению теоретического курса, приобретению практических основ. В ходе проведения работ приобретаются навыки в обращении с санитарно-техническим оборудованием, измерительными приборами.
Стенд позволяет:
- изучить принцип работы электрического водонагревателя;
- изучить работу насоса;
- монтировать сантехническое оборудование, такое как унитаз, раковина, ванна, смеситель, а так же счетчик воды и фильтр тонкой очистки.
Измерительная система стенда позволяет определять давление и температуру в различных точках системы, так же расход. Все значения отображаются в символьном виде на графическом ЖК-дисплее.

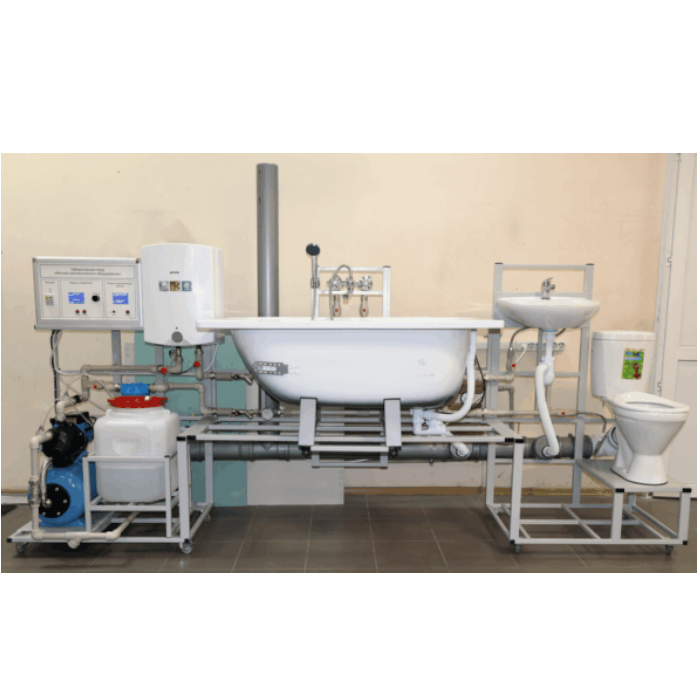

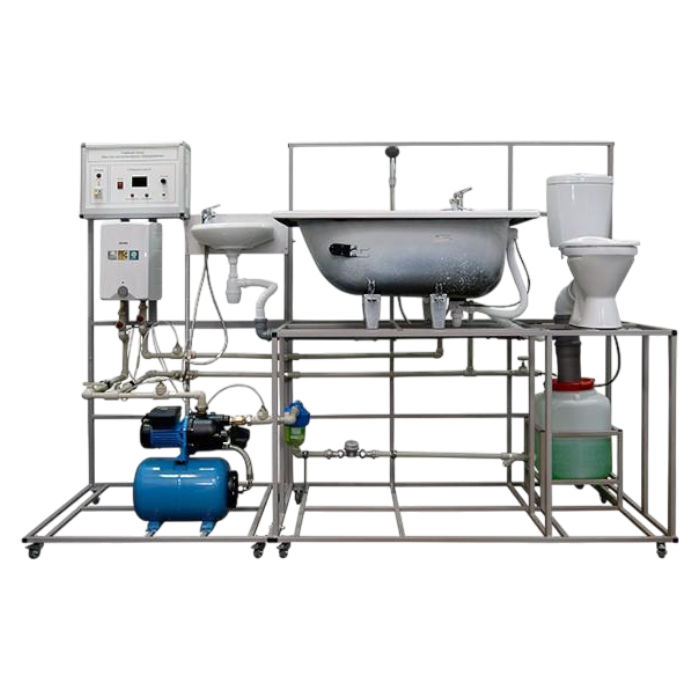

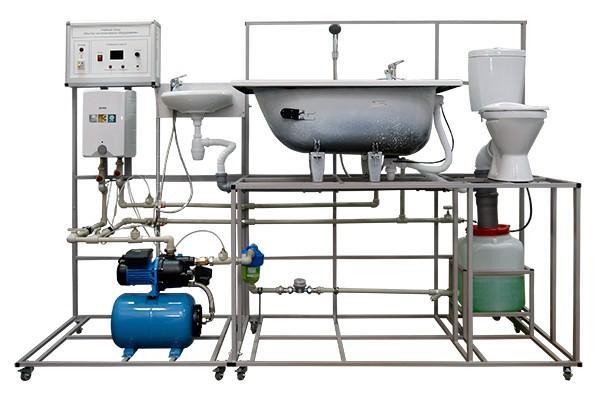

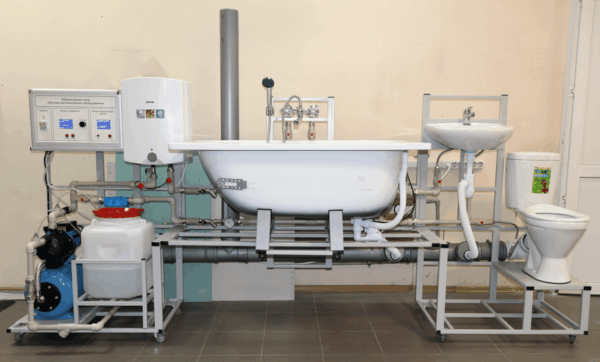

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, гидравлическая система, а также бытовые сантехнические приборы (ванная со смесителем, раковина со смесителем, унитаз, электрический водонагреватель).
Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета. Лицевая панель выполнена из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта.
Вся гидравлическая система выполнена из полипропиленового трубопровода.
В состав гидравлической системы входят следующие устройства:
- Фильтр грубой очистки
- Фильтр тонкой очистки
- Датчик расхода воды
- Насосная станция
- Датчик температуры
- Датчик давления
- Накопительный бак для холодной воды
- Запорная арматура
- Набор инструментов
