Лабораторный стенд «Обратные термодинамические циклы»

Лабораторный стенд «Обратные термодинамические циклы» обеспечивает проведение лабораторных работ по тематике «Термодинамика», «Холодильные машины».

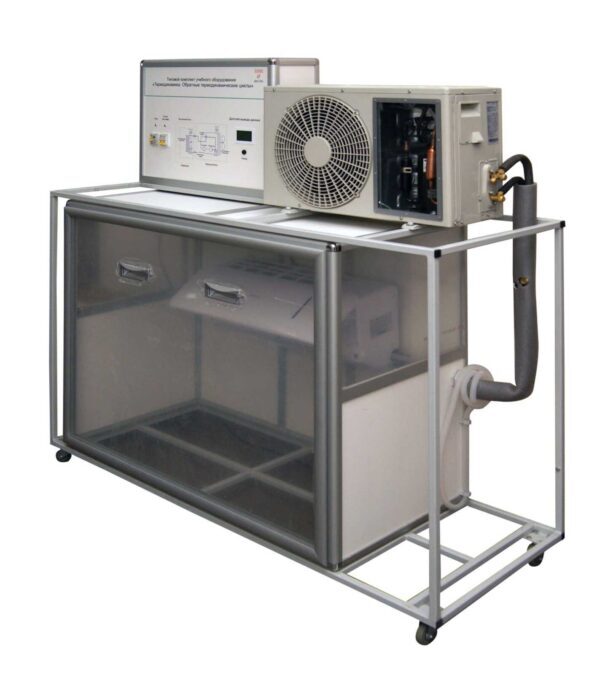

Стенд представляет собой рамное основание, выполненное из стального профиля.
Рамное основание покрыто порошковой краской.
Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется современная сплит-система. При этом внутренний блок сплит-системы размещается в кожухе, который моделирует внутренний объем помещения.

Наружный блок сплит-системы имеет вырез в кожухе, закрытый прозрачными панелями из материала для наблюдения за устройством наружного блока.
Сплит-система оснащена датчиками температуры и давления, а также датчиками влажности воздуха.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент, используется кнопка «Режим».

Измерительная система является моноблочной и выполнена из алюминиевого профиля с панелями из АБС пластика.
Панели имеют светлый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Лабораторные работы

1. Изучение сплит-системы.
2. Изучение цикла работы холодильной машины.
3. Теплообмен при конденсации и кипении.
4. Изучение работы кондиционера.
5. Изучение работы теплового насоса.
