Лабораторный стенд "Рабочие процессы механизмов распределения мощности ведущих мостов"

Лабораторный стенд «Рабочие процессы механизмов распределения мощности ведущих мостов» предназначен для изучения устройства и принципа работы, механизмов ведущих мостов, основных принципов и правил проведения технического обслуживании и ремонту ведущего моста, а кат же замены механизма распределения мощности.

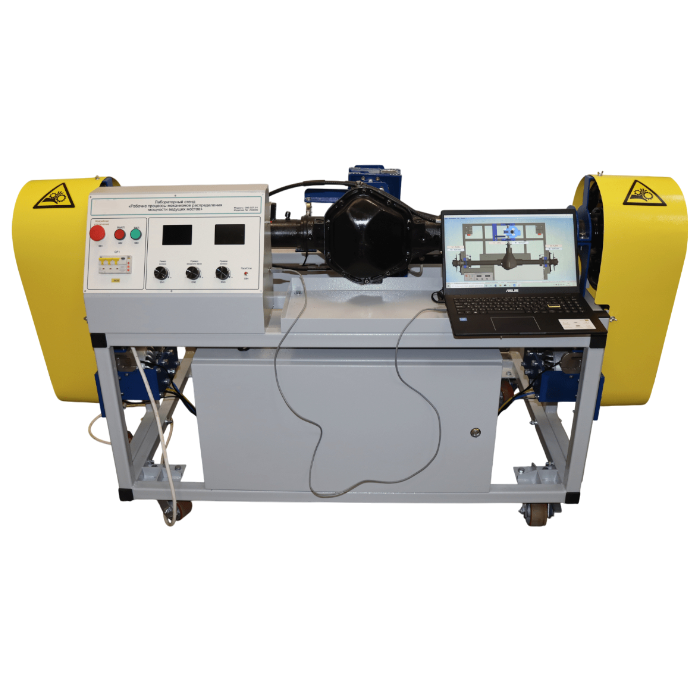

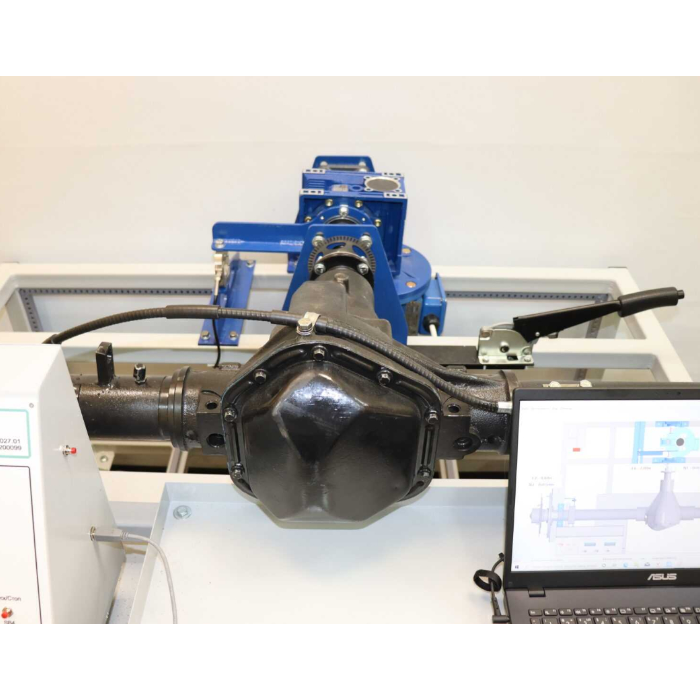

Лабораторный стенд "Рабочие процессы механизмов распределения мощности ведущих мостов" представляет собой рамную конструкцию, на которой смонтирован ведущий мост, подключенный к электродвигателю и нагружающему устройству. Стенд оснащен всеми необходимыми датчиками для выполнения лабораторных работ и подключен к устройству управления, который имеет возможность передачи данных и управления с персонального компьютера. Данные со всех датчиков обрабатываются микропроцессорной системой.

Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера. В комплекте с лабораторным стендом поставляется специальное программное обеспечение, позволяющее осуществлять построение и анализ характеристик ДВС.

Состав стенда:
1. Ведущий мост.
2. Силовой электродвигатель.
3. Нагружающим устройством для моделирования различных режимов движения транспортного средства.
4. Комплект типовых механизмов распределения мощности включает в себя конический дифференциал с принудительной блокировкой, кулачковый дифференциал, шестеренный дифференциал повышенного трения, шариковый дифференциал.
5. Датчик частоты вращения приводного вала.
6. Датчик частоты вращения правого выходного вала механизма распределения мощности.
7. Датчик частоты вращения левого выходного вала механизма распределения мощности.
8. Датчик крутящих моментов правого и левого выходных валов механизма распределения мощности.
9. Датчик крутящего момента приводного вала.
10. Блок управления.

Лабораторные работы

1. Изучение конструкции и принципа действия главной передачи (ГП) и дифференциалов.
2. Основные неисправности главной передачи и дифференциалов.
3. Основные работы по техническому обслуживанию главной передачи и дифференциалов.
4. Определение переданного числа ГП.
5. Определение угловых скоростей элементов ГП.
6. Определение нагрузок, действующих на зубчатые колеса и валы ГП.
7. Определение коэффициента полезного действия ГП.
8. Определение зависимости угловых скоростей полуосевых шестерен от условий движения.
9. Определение зависимости крутящих моментов на полуосевых шестернях от условий движения.
10. Определение зависимости коэффициента блокировки дифференциала от условий движения.
11. Определение зависимости коэффициента полезного действия дифференциала от условий движения.
