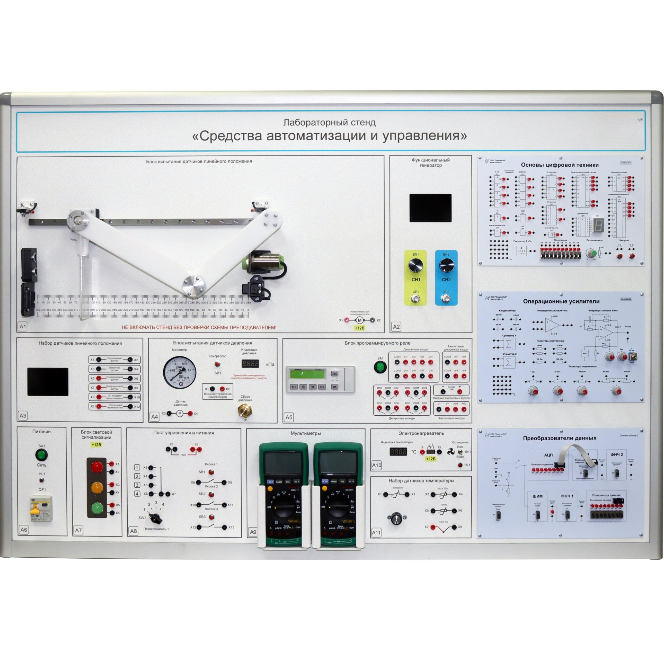

Лабораторный стенд "Средства автоматизации и управления"

Лабораторный стенд «Средства автоматизации и управления» предназначен для изучения современных датчиков, цифровых устройств, используемых для измерения технологических параметров любого технологического процесса, а также изучения способов автоматического управления этими процессами.

В составе:

• Модуль «Питание»
• Блок испытания датчиков линейного положения
• Набор датчиков линейного положения
  • Индуктивный датчик
  • Ультразвуковой датчик
  • Инфракрасный датчик
  • Емкостной датчик
• Набор датчиков температуры
  • Термореле: термостат регулируемый
  • Термосопротивление - 2 шт (разные характеристики)
  • Термопара ХК
• Блок испытания датчика давления
  • Манометр
  • Пьезорезистивный датчик давления
• Функциональный генератор
• Модуль «Основы цифровой техники»
• Модуль «Операционные усилители»
• Модуль Преобразования данных
• Блок программируемого реле
• Пост управления и питания
• Блок световой сигнализации
• Исполнительный электродвигатель
• Электронагреватель
• Модуль «Мультиметры»
• Компрессор

*Внимание! Моноблочная конструкция может быть заменена на модульную.

Лабораторные работы

1. Датчики.
   • Бесконтактные датчики-выключатели.
   • Аналоговые датчики положения.
   • Датчик давления.
   • Датчики температуры.
2. Цифровые устройства.
   • Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
   • Реализация логических функций в различных базисах
   • Исследование JK – триггера
   • Исследование D – триггера и делителя частоты
   • Исследование универсального регистра
   • Исследование двоичного счетчика
   • Исследование дешифратора семисегментного цифрового индикатора
3. Аналоговые и аналого-цифровые устройства.
   • Операционные усилители.
     • Инвертирующий усилитель.
     • Неинвертирующий усилитель.
     • Суммирующий усилитель.
     • Дифференциальный усилитель.
     • Исследование операционного усилителя в динамике.
   • Цифроаналоговый преобразователь.
   • Аналого-цифровой преобразователь.
4. Программируемое реле.
   • Изучение характеристик и особенностей программируемого реле.
   • Особенности включения и программирования реле.
5. Автоматические системы.
   • Система автоматического контроля температуры.
   • Система автоматического регулирования температуры.
   • Система автоматического контроля давления.
   • Система автоматического регулирования давления.
   • Система автоматического управления электродвигателем.
   • Система автоматического управления светофором.
