Стенд-тренажер «Двигатель грузового автомобиля КАМАЗ (агрегаты в разрезе) с электромеханическим приводом»

ДВС Камаз в разрезе обеспечивает возможность выполнения широкого комплекса практических работ по изучению конструкции и рабочего процесса дизельного двигателя внутреннего сгорания грузового автомобиля, расположения и способов крепления навесного оборудования и взаимодействия механизмов и узлов двигателя грузового автомобиля, а также способствовать формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту дизельного двигателя внутреннего сгорания грузового автомобиля.

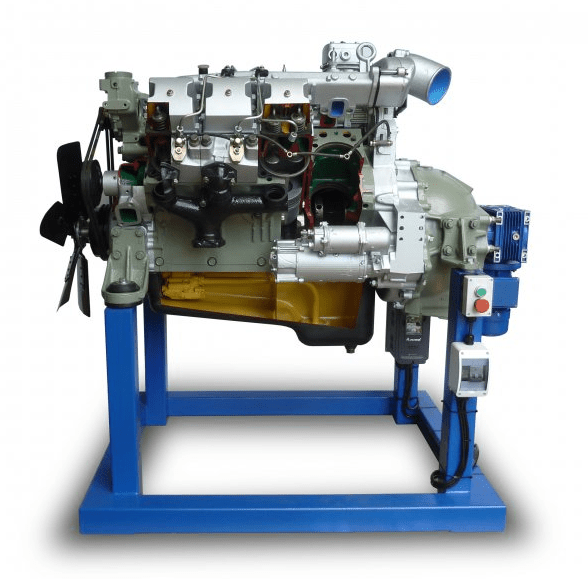

Тренажер выполнен в виде напольной конструкции, состоящей из двигателя КАМАЗ с навесным оборудованием в сборе со сцеплением, установленного на подставке.

На двигателе выполнены разрезы:

• двух цилиндров
• впускных воздушных трубопроводов
• насоса системы охлаждения с трубопроводами
• гидравлической муфты
• насоса гидроусилителя руля
• компрессора
• генератора
• стартера
• масляного насоса
• топливного фильтра
• масленого центробежного фильтра
• частичный разрез ТНВД (верхняя и боковая крышка)
• разрез масленого картера (поддона)
• задняя крышка в разрезе (открыты распределительные шестерни).

Головки блока цилиндров порезаны таким образом, что на каждой головке имеется разрез одного из элементов, входящих в ее состав. Не разрезанные элементы: форсунка, сцепление.

Разрезы обеспечивают наглядность работы узлов и механизмов двигателя.

Агрегаты двигателя покрыты эмалью разных цветов. Наружные крепежные элементы покрашены эмалью и покрыты лаком.

Разрезы выполнены ровно и гладко.

Двигатель установлен на напольной подставке рамной конструкции, выполненной из стального металлопроката.

Подставка имеет полимерно-порошковое покрытие.

Двигатель оснащен электромеханическим приводом коленчатого вала, обеспечивающим вращение всех основных подвижных элементов двигателя. Привод установлен на месте крепления стартера и поэтому стартер поставляется отдельно. Привод оснащен щитом управления, на котором установлены три кнопки «ПУСК», «СТОП», «АВАРИЙНЫЙ СТОП».
