Типовой комплект учебного оборудования «Гидростатика»

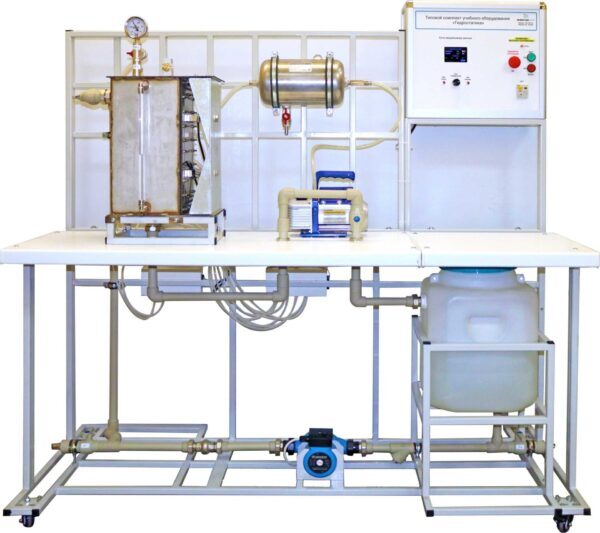

Типовой комплект учебного оборудования «Гидростатика» предназначен для проведения лабораторных работ по изучению теории поведения неподвижных жидкостей.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Стенд позволяет:

• изучить методы создания давления и вакуума;
• изучить способы измерения давления и вакуума;
• определить силы, действующие на боковую поверхность емкости при избыточном и вакуумметрическом давлении;
• изучить эпюры давления, действующие на боковые стенки емкости при избыточном и вакуумметрическом давлении.

Гидравлическая и пневматическая система включает в себя:

• емкость (резервуар), изготовленную из коррозионно-стойкого металлического материала. На боковой стенке емкости располагается подвижная стенка, позволяющая определять результирующую силу давления на стенку емкости при помощи двух датчиков силы. На одной из стенок емкости располагаются датчики давления, датчики дифференциального давления, позволяющие экспериментально определять эпюру давления. В верхней части емкости расположен моновакуумметр, дроссельный вентиль;
• технологический бак объемом 40 л, из которого осуществляется подача воды в систему;
• циркуляционный насос для создания избыточного давления в емкости;
• вакуумный насос с ресивером для создания вакуумметрического давления;
• запорная и защитная арматура.

Результаты всех датчиков отображаются на блоке управления стендом.

Преимущества

• Автономность. Не требует подключения к водопроводной сети и канализации.
• Подвижность. Имеет специальные колеса с тормозами для быстрого и легкого перемещения и фиксации на месте.

Лабораторные работы

1. Изучение методов создания давления и вакуума.
2. Изучение способов измерения давления и вакуума.
3. Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
4. Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.
