Типовой комплект учебного оборудования «Кондиционер» применяется для использования в качестве учебного оборудования при изучении бытового климатического оборудования, его устройства и функционирования, в средних специальных и высших учебных заведениях.
Состав и технические характеристики

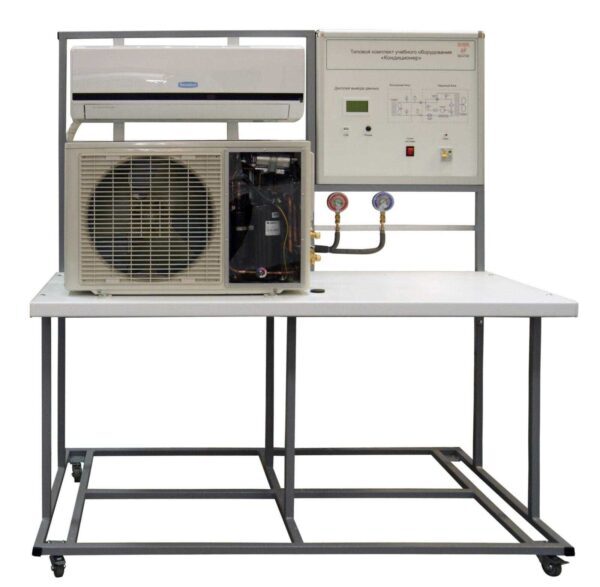

Стенд представляет собой рамное основание, выполненное из стального профиля. Рамное основание покрыто порошковой краской. Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании имеется установка охлаждения воздуха.
На рамном основании в вертикальной стойке размещены основные узлы бытовой сплит-системы наружный блок и внутренний блок, а также вспомогательные устройства и приборы (манометры, смотровое стекло, амперметр, вольтметр, счетчик электроэнергии, дисплей измерительной системы, пуско-регулирующая аппаратура).
Стойка выполнена в формате моноблока из алюминиевого профиля с панелями из АБС пластика.
Панели имеют светло серый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.
На стойке расположен внутренний блок бытовой сплит-системы. Для изучения параметров работы на трубопроводе хладагента внутри блока установлены датчики температуры.
На столешнице установлен наружный блок бытовой сплит-системы. Для изучения внутреннего устройства блок имеет прозрачные вставки.
Стенд оснащен датчиками температуры, установленными в различных точках трубопровода для циркуляции хладагента.
Для проведения лабораторных работ стенд укомплектован измерительной системой. Все электронные датчики, установленные на стенде, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины температуры, электрической мощности, количества потребленной электроэнергии, а также отображать их в символьном виде на графическом ЖК дисплее.
Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее, в данный момент, используется кнопка «Режим».
