Типовой комплект учебного оборудования «Контрольно-измерительные приборы и автоматика»

1 530 330 руб.

Кол-воВ корзину

Получить ТЗ и КП

ОписаниеКомплектацияХарактеристики

Лабораторный стенд предназначен для обучения студентов различных специальностей средних специальных и высших учебных заведений, изучающих дисциплины связанные с изучением средств сбора информации и программированием промышленных средств автоматизации.

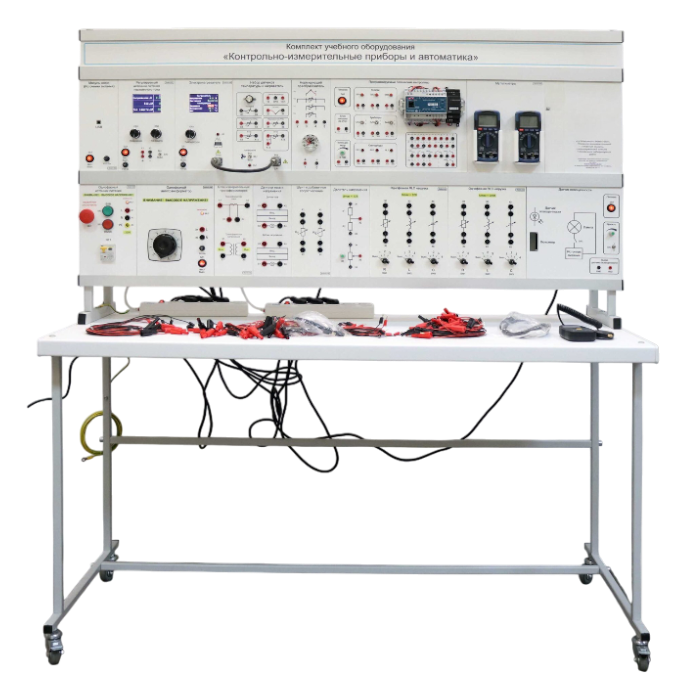

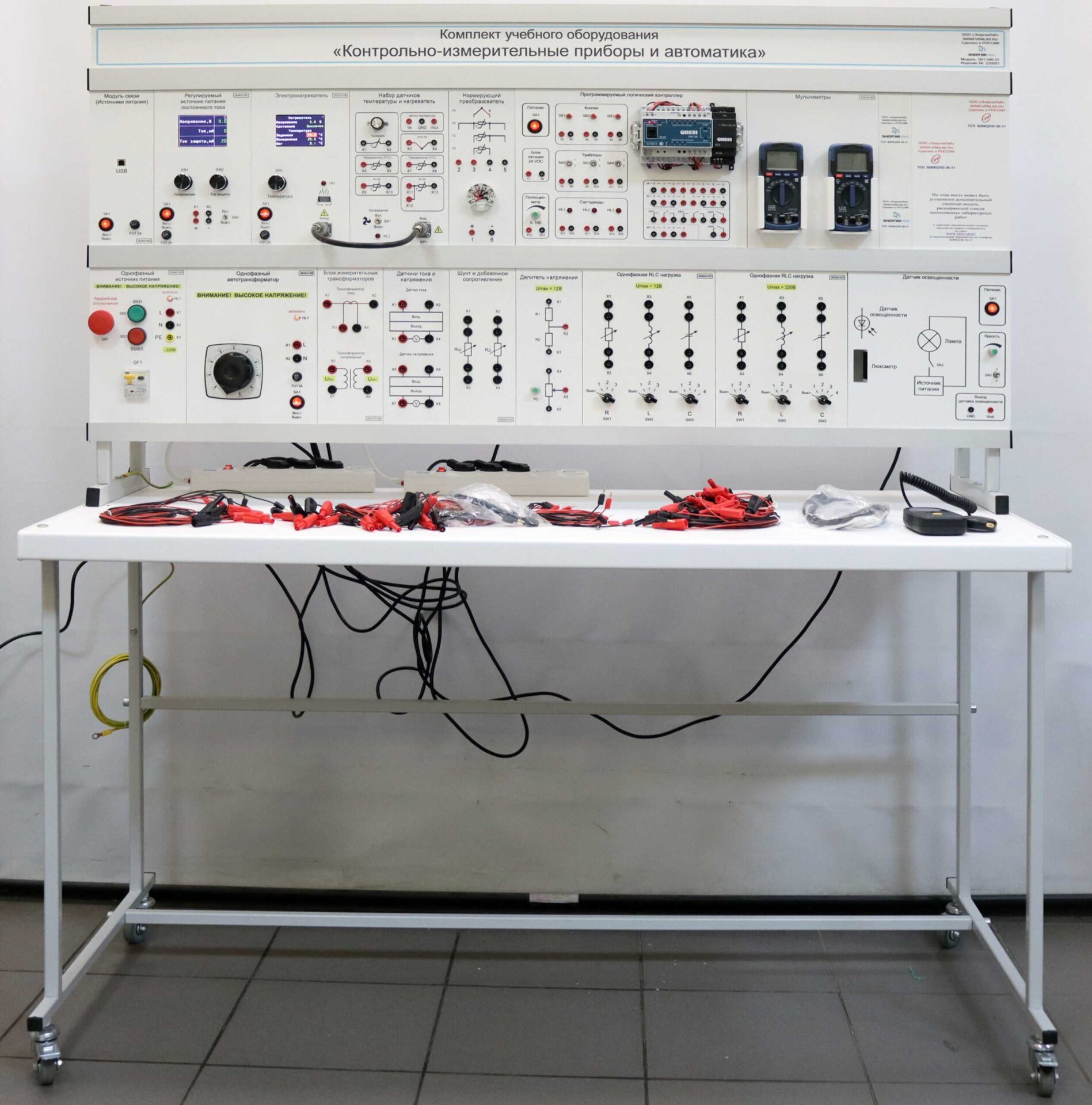

Комплект лабораторного оборудования «Контрольно-измерительные приборы и автоматика» выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

Изучение датчиков тока и напряжения

статические характеристики измерительного шунта;
статические характеристики измерительного трансформатора тока;
статические характеристики интегрального датчика тока;
статические характеристики делителя напряжения;
статические характеристики интегрального датчика напряжения;
передаточные характеристики трансформатора напряжения;

Изучение датчиков температуры

экспериментальная градуировочная характеристика термопары;
экспериментальные характеристики платинового терморезистора;
экспериментальные характеристики полупроводникового терморезистора;
экспериментальные характеристики интегрального датчика температуры;
экспериментальные характеристики инфракрасного пирометра;

Изучение датчиков магнитного поля

экспериментальные характеристики аналогового датчика Холла;
экспериментальные характеристики аналогового магниторезистора;
дискретного датчика Холла;
дискретного магниторезистора;
герконового датчика;

Изучение датчика освещенности.

Изучение принципов работы нормирующих преобразователей

параметрирование;
интеграция в в систему управления на базе ПЛК или ПК.

Изучение программируемого логического контроллера

решение задач цикловой логики;
основы работы с аналоговыми сигналами;
