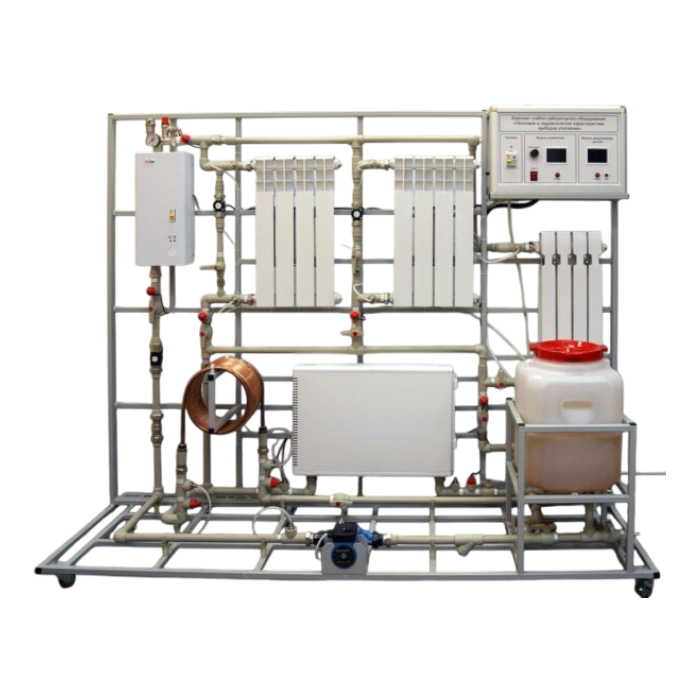

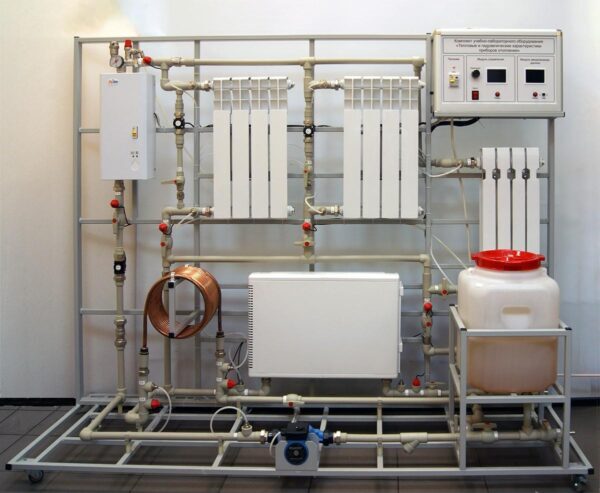

Типовой комплект учебного оборудования «Тепловые и гидравлические характеристики приборов отопления»

Исполнение стендовое.

Типовой комплект учебно-лабораторного оборудования предназначен для проведения лабораторных работ в высших и средних учебных заведениях для студентов, обучающихся по курсу «Теплоснабжение», «Автоматизация систем отопления», «Отопление и отопительные системы».

Стенд позволяет изучить устройство и характеристики отопительных приборов, а также определять их теплоотдачу и гидравлическое сопротивление. Сравнить коэффициенты затекания при осевом и смыкающемся участке.

Состав стенда:

• Электрический водонагреватель
• Циркуляционный насос
• Датчик расхода жидкости
• Датчик температуры - 8 шт.
• Датчик давления - 2 шт.
• Приборы отопления:
  • Биметаллический радиатор
  • Чугунный радиатор
  • Конвектор
  • Змеевик
  • Технологический бак
• Блок управления стендом

Блок предназначен для беспроводной коммуникации стенда и ПК. Обеспечивает отображение на ПК, в виде временных зависимостей, параметров электрической сети (ток, напряжение, частота, мощность (активная, реактивная, полная), cos и показаний с различных датчиков. Сочетает в себе коммутатор питания, который позволяет управлять отдельными нагрузками.

Лабораторные работы

1. Изучение устройства и основных характеристик отопительных приборов.
2. Определение теплоотдачи и гидравлического сопротивления биметаллического радиатора.
3. Определение теплоотдачи и гидравлического сопротивления чугунного радиатора.
4. Определение теплоотдачи и гидравлического сопротивления змеевика.
5. Определение теплоотдачи и гидравлического сопротивления конвектора.
6. Определение гидравлического сопротивления отопительных приборов.
7. Экспериментальные исследования эффективности работы электрического теплового котла.
8. Определение коэффициентов затекания в прибор при осевом замыкающем участке.
9. Определение коэффициентов затекания в прибор при смещенном замыкающем участке.
