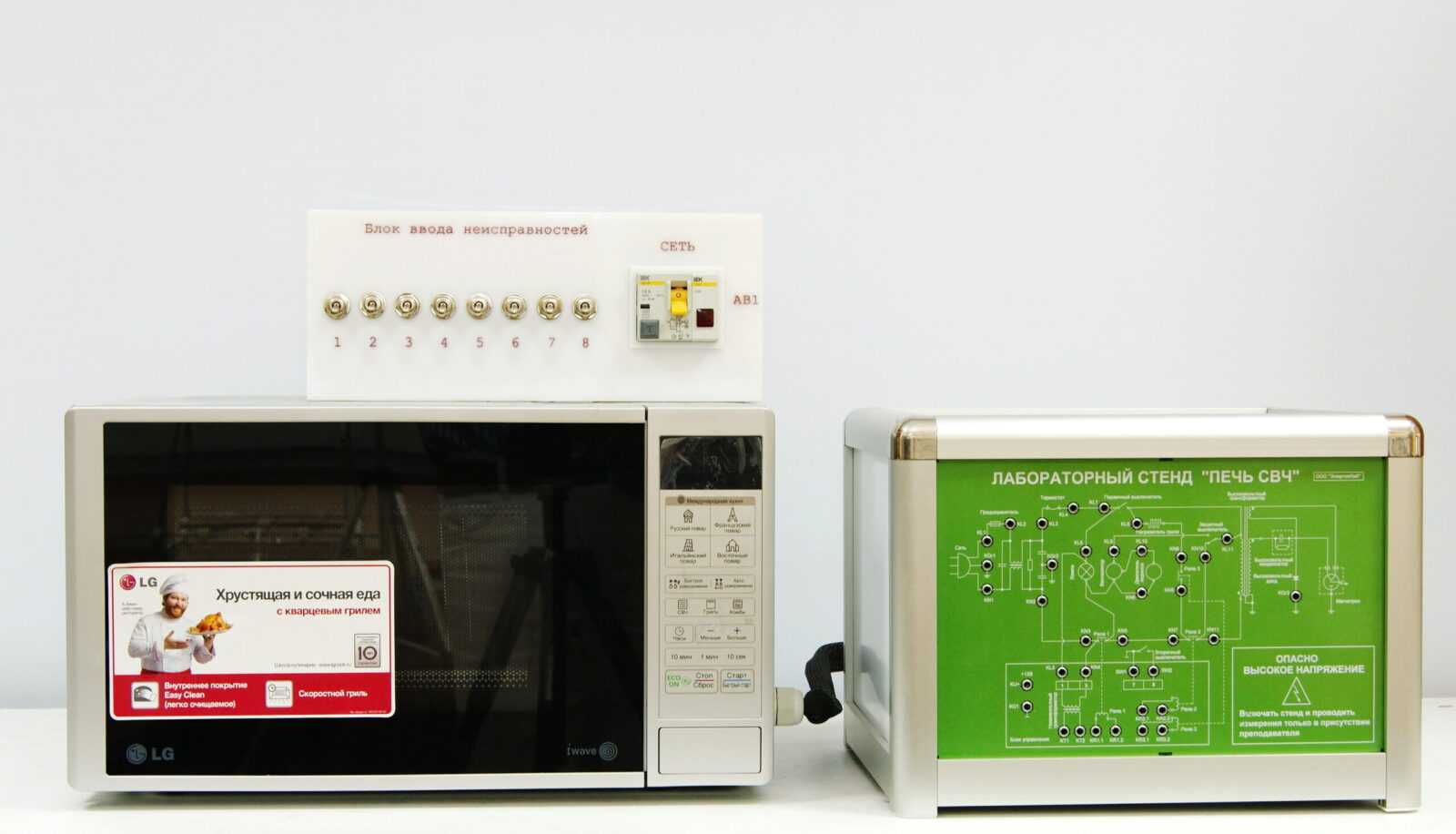

Учебный лабораторный стенд "Печь СВЧ"

Учебный лабораторный стенд предназначен для изучения функционирования современной бытовой микроволновой печи с электронным управлением, имитации неисправностей в печи, поиска и локализации неисправностей.

- сохранение всех функций бытовой микроволновой печи, на базе которой построен стенд;
- контрольные гнезда для исследования сигналов должны располагаться на функциональной или принципиальной схеме на печи;
- функциональная или принципиальная схема печи должна быть нанесена фотохимическим способом на алюминиевую поверхность и быть стойкой к истиранию;
- количество контрольных точек для изучения электронной схемы печи СВЧ – не менее 25 шт;
- количество вводимых неисправностей – не менее 7 шт;

Лабораторные работы

1. Выход из строя предохранителя
2. Неисправность термостата
3. Неисправность первичного выключателя
4. Неисправность реле
5. Неисправность первичной обмотки высоковольтного трансформатора
6. Неисправность вентилятора
7. Неисправность двигателя подноса
8. Измерение тепловой мощности и утечки микроволновой энергии
