Учебный лабораторный стенд «Устройство, работа и учет в системах отопления здания»

Стенд предназначен для проведения на нем лабораторных работ в средних специальных и высших учебных заведениях для студентов обучающихся по курсу по курсу «Теплоснабжение», «Отопление и отопительные системы», «Теплотехнические измерения».

Стенд позволяет изучить устройство и принцип работы системы отопления в зданиях, определять тепловые характеристики котла и отопительных приборов.

Особенности стенда.

В системе стенда установлена защита от перегрева. Нагреватель невозможно включить если в системе нет расхода, также нагреватель отключается при достижении температуры в системе 70^оС.

Вентиляторы, установленные под радиаторами отопления, включаются при достижении температуры 35^оС, при температуре ниже 30^оС они отключаются.

После заполнения системы водой, в лабораторных работах используется насос-1, насос-2 необходим для подпитки системы и создания давления в ней.

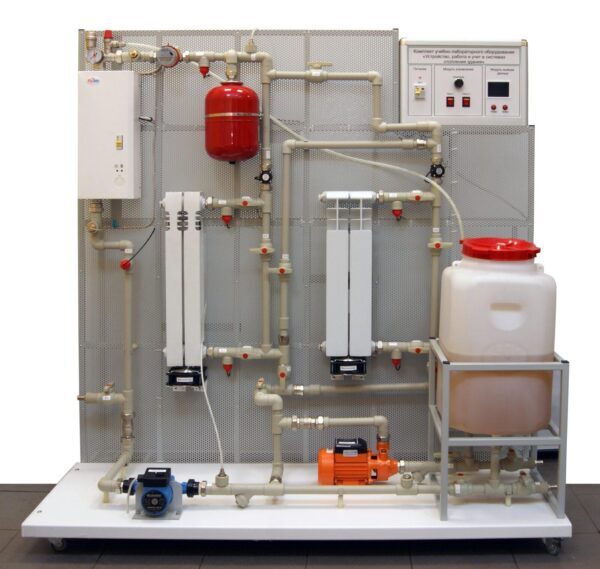

Стенд представляет собой рамное основание из стального профиля. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. В нижней части стенда смонтирован на подоконник.

На раме смонтирована гидравлическая система, состоящая из вспомогательных и исследуемых элементов, а также блок управления стендом.

Лабораторные работы

1. Определение потребленной тепловой энергии.
2. Определение тепловой мощности котла.
3. Влияние производительности циркуляционного насоса на эффективность системы отопления.
4. Изучение принципа работы теплосчетчика.
5. Устройство системы отопления.
6. Исследование параллельного и последовательного соединения радиаторов отопления.
7. Определение характеристик отопительных приборов.
