Учебный стенд-макет учебный «Ремонт нефтегазопровода»

Учебный стенд-макет «Ремонт нефтегазопровода» предназначен для наглядного изучения ремонтных работ нефтегазопровода, различными способами для студентов в высших и средних учебных заведениях.

Изучение стенда – макета способствует лучшему усвоению теоретического курса и дает возможность закрепить свои знания практически. Стенд позволяет визуально изучить выполненный ремонт трубопровода, следующими способами:
- композитная муфта, установленная по технологии КМТ;
- обжимная приварная муфта;
- галтельная муфта;
- заварка;
- наплавка;
- шлифовка;
- патрубок с эллиптическим днищем и усиливающей накладкой;
- не обжимная приварная муфта;
- муфта с коническими переходами.

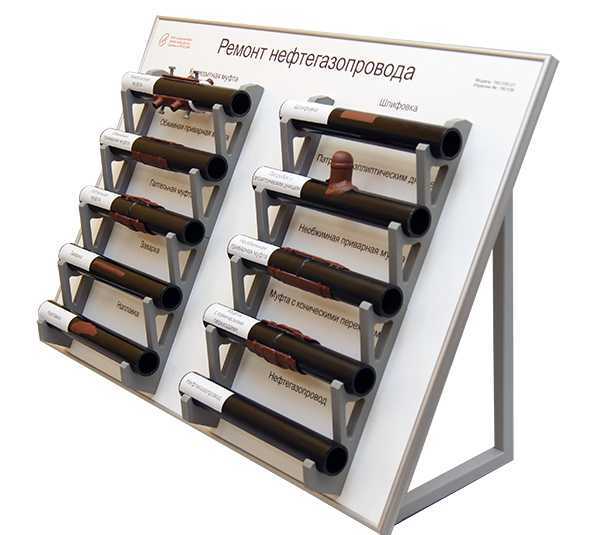

Стенд представляет собой планшет формата А1, установленной на раме из профильной трубы с полимерным окрашиванием для установки на стол. Планшет выполнен на основе шлифованной фанеры с наклеенной полимерной пленкой с названиями образцов.

На планшете размещены 4 гребенки для размещения образцов в два ряда по вертикали по 5 штук в ряду.

На гребенках размещены образцы «дефектных» трубопроводов диаметром 40 мм со стенкой 3 мм, длина 300 мм, на которых выполнены ремонты различными способами.

На моделях ремонтных операций с установкой дополнительных элементов выбраны четверти, для наглядного представления внутреннего устройства конструкции. К каждому образцу прикреплен шильдик с названием.
