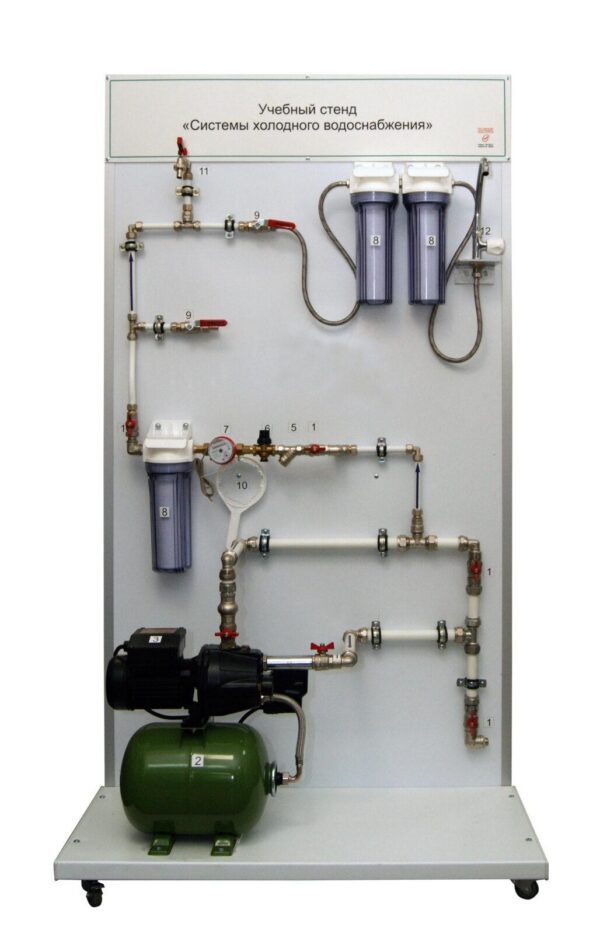

Учебный стенд «Системы холодного водоснабжения»

Стенд позволяет рассмотреть монтаж системы холодного водоснабжения. Обозначения направления жидкости на всех узлах стенда

Возможности стенда:
изучение монтажа счетчика – в наличии;
изучение монтажа фильтров – в наличии;
изучение монтажа насоса – в наличии;

Водосчетчик с импульсным выходом – 1 шт. диаметр соединения, мм – 15
Трубопроводы металлопластиковые – 3 шт. длина, мм – 3000, диаметр, мм – 15
Запорная арматура – 5 шт. диаметр, дюйм – ½
Фильтр тонкой очистки – 1 шт. диаметр соединения, дюйм – ½
Фильтр грубой очистки – 1 шт. диаметр соединения, дюйм – ½
Обратный клапан – 1 шт. соединения, дюйм – ½
Предохранительный клапан – 1 шт. соединения, дюйм – ½
Тройник со штуцером с наружной резьбой – 1 шт. маркировка 26х3
Шаровый кран – 1 шт. диаметр соединения, дюйм ½
Комплект запорной арматуры – 1 к-т. диаметр соединения, дюйм ½, кран шаровой с ручкой внешний, шт. – 2, кран шаровой с ручкой бабочкой внешний, шт – 1
Комплект металлических соединений, 1 к-т. диаметр соединения, дюйм ½, тройник с внутренней резьбой, шт – 2, тройник с наружной резьбой, шт – 2, уголки с внутренней резьбой, шт – 2, уголки с наружной резьбой, шт – 2

каркас стенда: покрытие порошковое, исполнение – цельный сварной каркас
метод сварки – точечная
лицевая панель ЛДСП толщиной, мм – 15
лицевая сторона – сменная
швы стенда – изолированы
тыльная сторона стенда имеет технические отверстия для смены лицевой панели
цвет – белый
размер ВхШхГ, мм -1900х1040х630,
технический паспорт – в наличии;
